天川变频器助力中国基建-数控钢筋绕筋机
一． 行业概况
目前国内高速公路建设的钢筋加工工艺方法还较为落后，设备和手段普遍陈旧，主要以人工手动操作为主， 自动化水平不高，生产效率低下，耗时，制件的质量差，且劳动强度大，成本偏高。采用数控钢筋绕筋机将大大提高劳动生产率，相应的占地面积、人工费用、能源消耗都将大幅度降低。同时由于采用人机亲和度高的数控技术，使得操作者的劳动强度大为减轻。
二． 工作原理及设备要求
1、工作原理
钢筋笼的主筋通过人工穿过固定旋转盘相应模板圆孔至移动滚笼的相应孔中进行固定， 滚笼设有调节孔盘，可加工1.0m~1.5m直径的钢筋笼。把盘筋(绕筋)端头先焊接在一根主筋上，然后通过固定滚笼及移动放线器，转动绕筋缠绕在主筋上(移动是一边旋转一边后移),同时进行焊接，从而形成产品钢筋笼--这就是钻孔灌注桩钢筋笼滚焊机，即“钢筋笼成型机”的工作原理。
2、设备要求
（1）设备要求有较宽的调速，以满足不同的加工需求。
（2）低频力矩大、各频率段输出平稳，加工过程中可实现中途随时启停。
（3）实现了平滑软启动，避免了电气和机械冲击，延长了机械设备的使用寿命。
（4）电网长期偏低或电网波动等电源恶劣场合，保障输出电压、电流稳定性。
三． 解决方案
天川T510矢量型变频器的性能特点
（1）T510系列在矢量控制下实现0-320HZ无极调速满足客户的工艺需求。
（2）通过先进的能耗制动及电流抑制算法，实现快速启停，满足客户加工过程随时启停。
（3）实现了平滑软启动，避免了电气和机械冲击，延长了机械设备的使用寿命。
（4）矢量控制响应快速，低频力矩大、各频率段输出平稳，转矩动态响应快、稳速精度高。过载能力达到180%,启动转矩0.5HZ可输出150%。
（5）优越的AVR功能，较强的电网适应性。

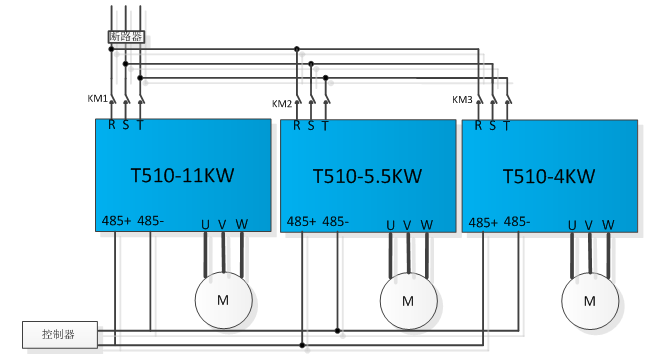

四．控制电路及参数设置
|
参数 |
参数说明 |
设定值 |
备注 |
|
F0.01 |
通讯启动 |
2 |
|
|
F0.02 |
通讯调速 |
9 |
|
|
F1.00 |
控制方式 |
0 |
开环矢量 |
|
F1.02 |
电机额定功率 |
22 |
|
|
F1.03 |
电机额定电压 |
380 |
|
|
F1.04 |
电机额定电流 |
45 |
|
|
F1.05 |
电机额定频率 |
50 |
|
|
F1.06 |
电机额定速度 |
1460 |
|
|
F1.38 |
自学习 |
0 |
|
|
F8.42 |
快速限流使能 |
1 |
开启使能 |
|
Fb.05 |
过流失速增益 |
30 |
|
