800KW矿井预防瓦斯泄漏-水环真空泵

一． 行业概况

      水环式真空泵在煤矿行业中应用，煤矿的安全问题越来越多的受到人们的重视，层出不穷的事故不断发生，要求对煤矿的各种安全性能严格把关，水环式真空泵作为煤矿生产的机械产品，对电机的防爆性能和材质有着严格的要求，真空泵设备(瓦斯抽放泵)及其配置逐渐专业化和成套化，更好地满足煤炭工业安全生产的需求，高效、快速、安全是今后煤矿用水环式真空泵的主要展开方向.

二． 工艺说明及控制要求



1、工艺说明

水环真空泵在煤矿行业中应用，水环泵配套设计的瓦斯分离器，以及相关仪表组成的真空-压缩机组，保证被抽送气体瓦斯无泄漏。

启动后叶轮高速旋转使叶轮槽道中的水流向涡壳，这时入口形成真空，使进水逆止门打开，吸入管内的空气进入泵内，并经叶轮槽道到达外缘。

三． 电气控制图

四． 方案特点

1.满足工况运行的需求，根据考察，瓦斯抽放泵一般运行在35HZ- 45HZ之间，运行频率与来煤工作面和接抽尾排孔的距离有关。当工作面推进与接抽尾排孔较进时，运行频率较低，反之运行频率较高。即保证了回采工作面瓦斯不超限，工作面的安全工作环境得到保障：又能保证工作而的新鲜风不进入采空区，避免采空区自然发火事故的发生，从而使回采工作面的原煤产量得到了很大的提高。

2.

(1)消除了电动机因启动和停车对设备的冲击，延长了瓦斯抽放泵以及电动机的使用寿命.

(2)限制了启动时的启动电流对电网的冲击，减少了启动峰值功率损耗.

(3)瓦斯抽放泵的运转速度下降后，改善了设备运转部位的润滑条件，降低了传动装置的故障.

3.变频节能，水环真空泵长时间运行45HZ，致以达到最佳运行效果，既保证了效率，也达到了节能。

4. 改善电网功率因数

瓦斯抽放泵电动机额定功率因数为0.87,而变频器可使功率因数保持在0.95以上，提高了电网的供电质量、输电效率和减少电费支出。

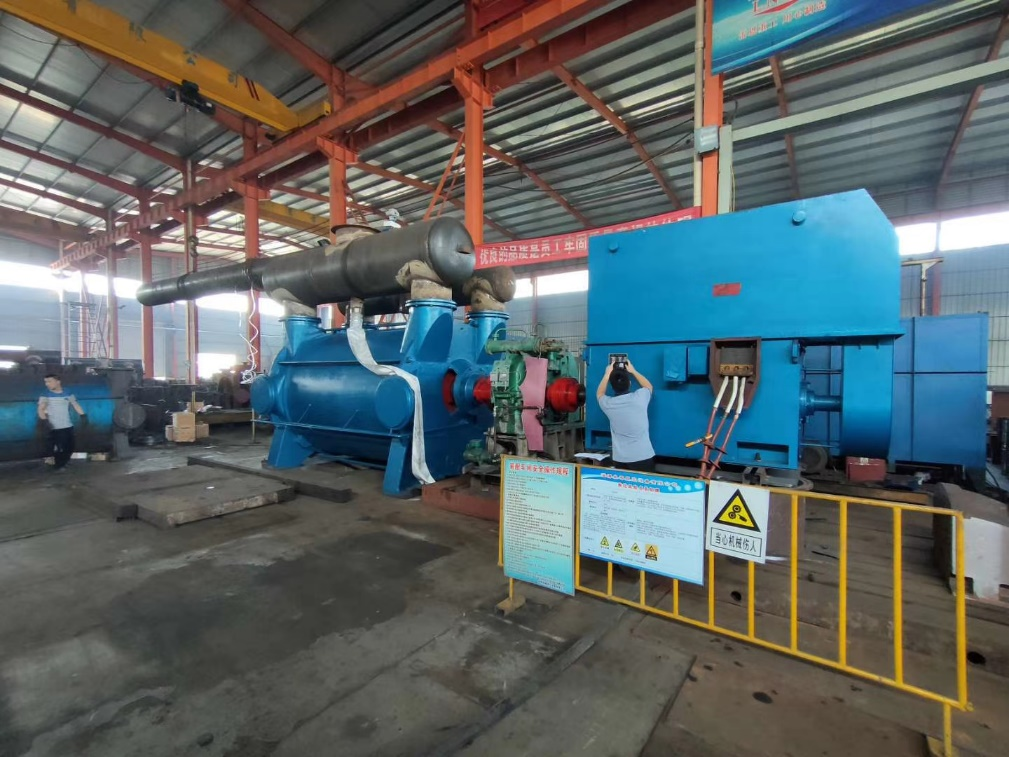

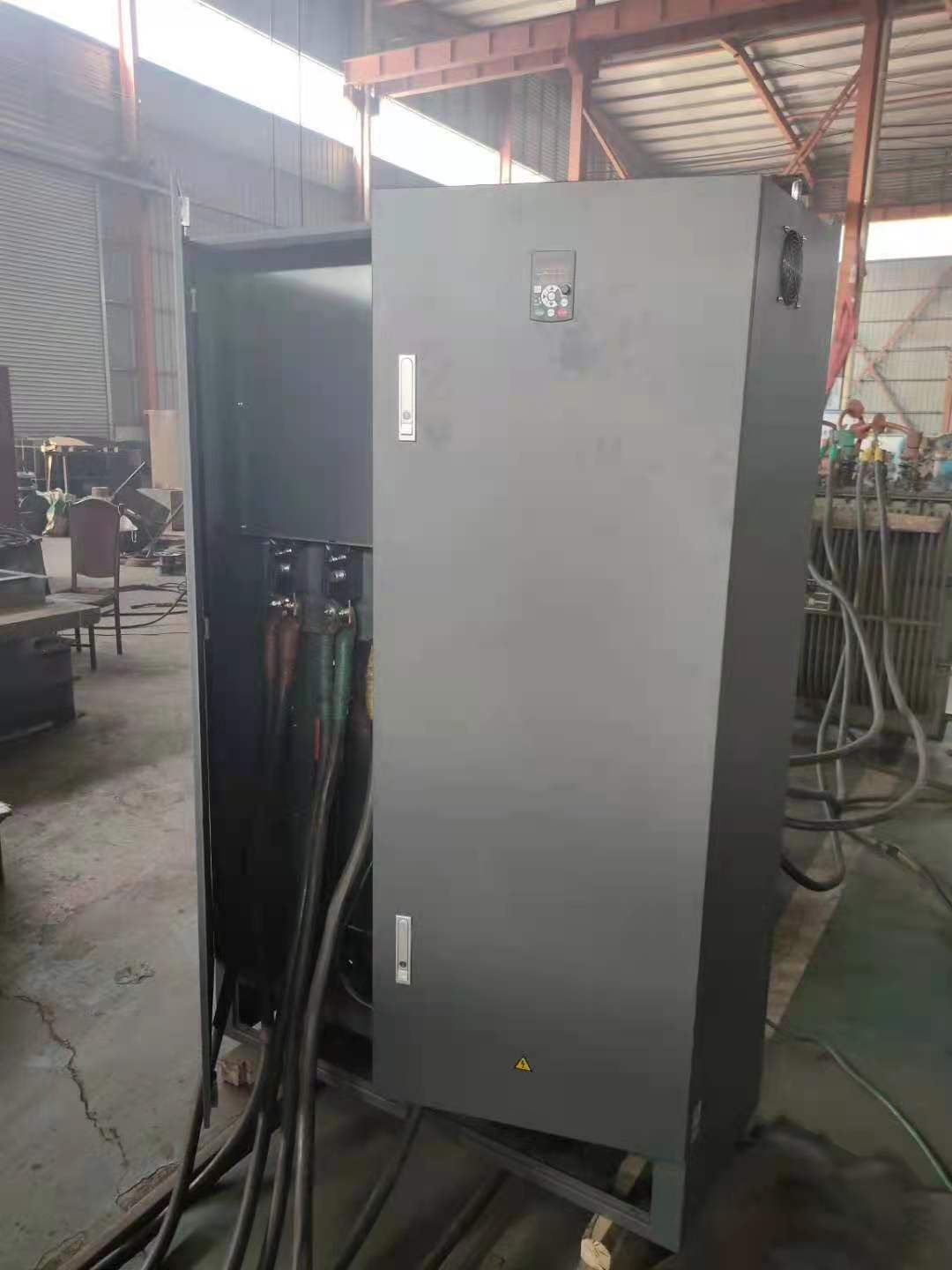

五．现场应用
