一． 行业概况

      在化工，冶金等产品生产过程中，会产生大量有害气体，有害气体对工人身体造成损伤，对环境造成污染，且不易收集。为减少资源的浪费，防止污染环境，在保护工人健康同时提高产品质量，针对这些工序须有吸收及净化设备—负压废气处理系统。

二． 工艺说明及控制要求

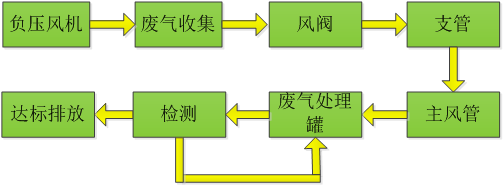

1、工艺说明

利用负压风机在管道内形成负压，将废气收集通过，风阀，支管，主风管送到废气处理罐进行化学反应处理，除去有害气体等，将处理后的气体输送到检测装置检测，合格则排出，不合格再次送入废气处理罐处理，直至合格。

大功率负压风机在整个废气收集和输送过程起到关键性的作用，风机体积较大，机械惯性大，要求拖动设备能够满足自由调速的特性、有效克服风机停机过程中因惯性容易出现的失速过压、失速过流等问题。

三． 电气控制图

四．参数设置

参数	参数说明	设定值	备注
F0.01	端子启动	1
F0.02	模拟量调速	2
F4.01	X1端子启动	1
F6.00	启动方式	1
F6.01	最大速度跟踪	2
F6.02	转速追踪快慢	60
F6.07	停车方式	1	自由停车



五． 方案特点

1.T600变频器具有数字输入和模拟输入功能，可外接启停按钮以及电位器来控制变频器，满足系统需求。

2.T600变频器采取V/F控制模式，以调节电动机转速的方式取代调节挡板和阀门，则达到节能的目的，节电率可达40%。

3.T600变频器采用了自由停车的停机方式和转速跟踪的启动方式，可以使风机在短时间内实现启停切换，整个过程较平稳，无故障。

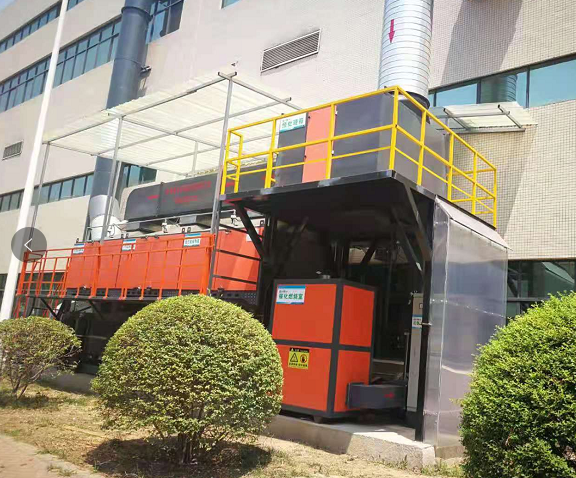

五． 现场应用
